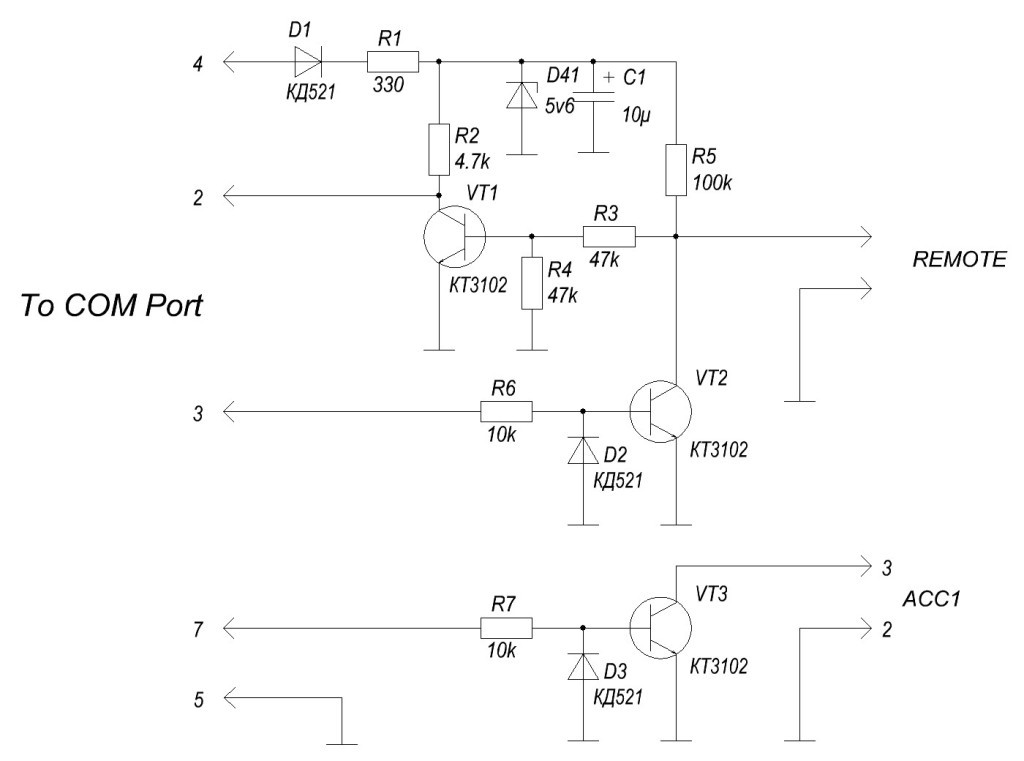

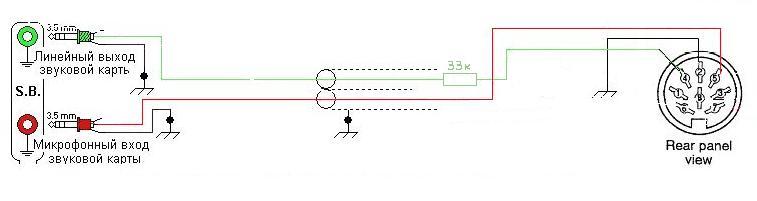

Схема интерфейса была мне предложена Ю.Гончаренко RV3DLX. Она подходит для всех моделей трансиверов ICOM, а главное для старых моделей которые не поддерживают включение PTT через CAT  систему. В этой схеме это выполнено с помощью ключа на транзисторе от Сom-порта.  Для этого в настройках программы нужно указать, что PTT  включать через  контакт  RTS.  Также нужно выставить состояние контакта  DTR,  всегда включено, для питания самого же интерфейса. Схема подачи НЧ сигнала стандартная.

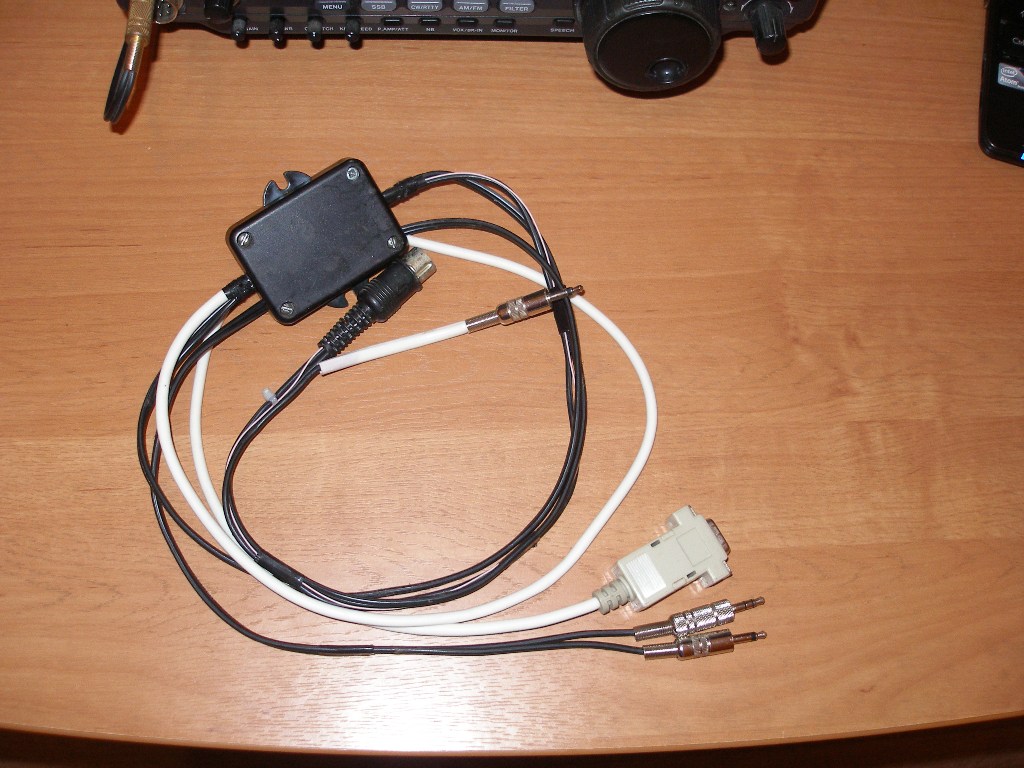

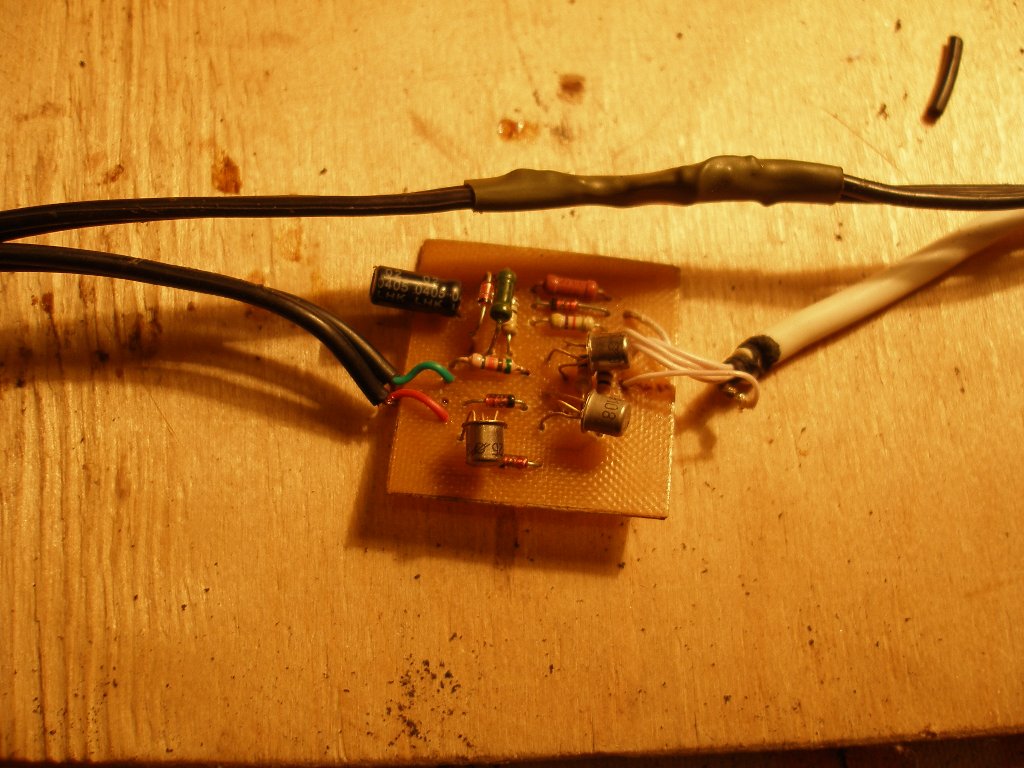

Схема собранна на печатной плате, и помещена в пластмассовый корпус.

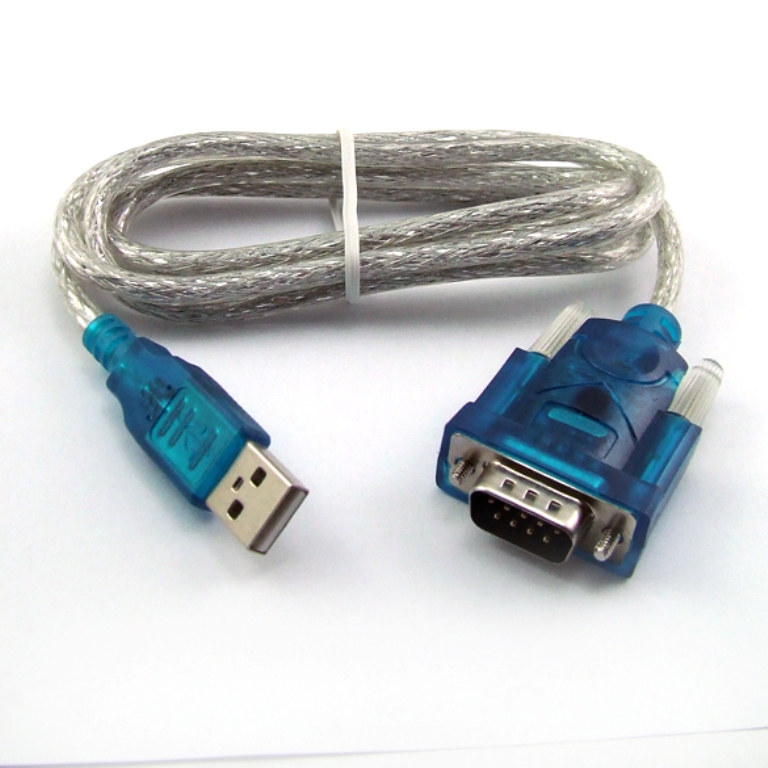

Если в вашем компьютере нет COM-порта, то можно применить переходник USB-COM.  Цена такого в интернет магазине  eBay.com,  составляет 150 руб.







Павел Краморов RU2DX
