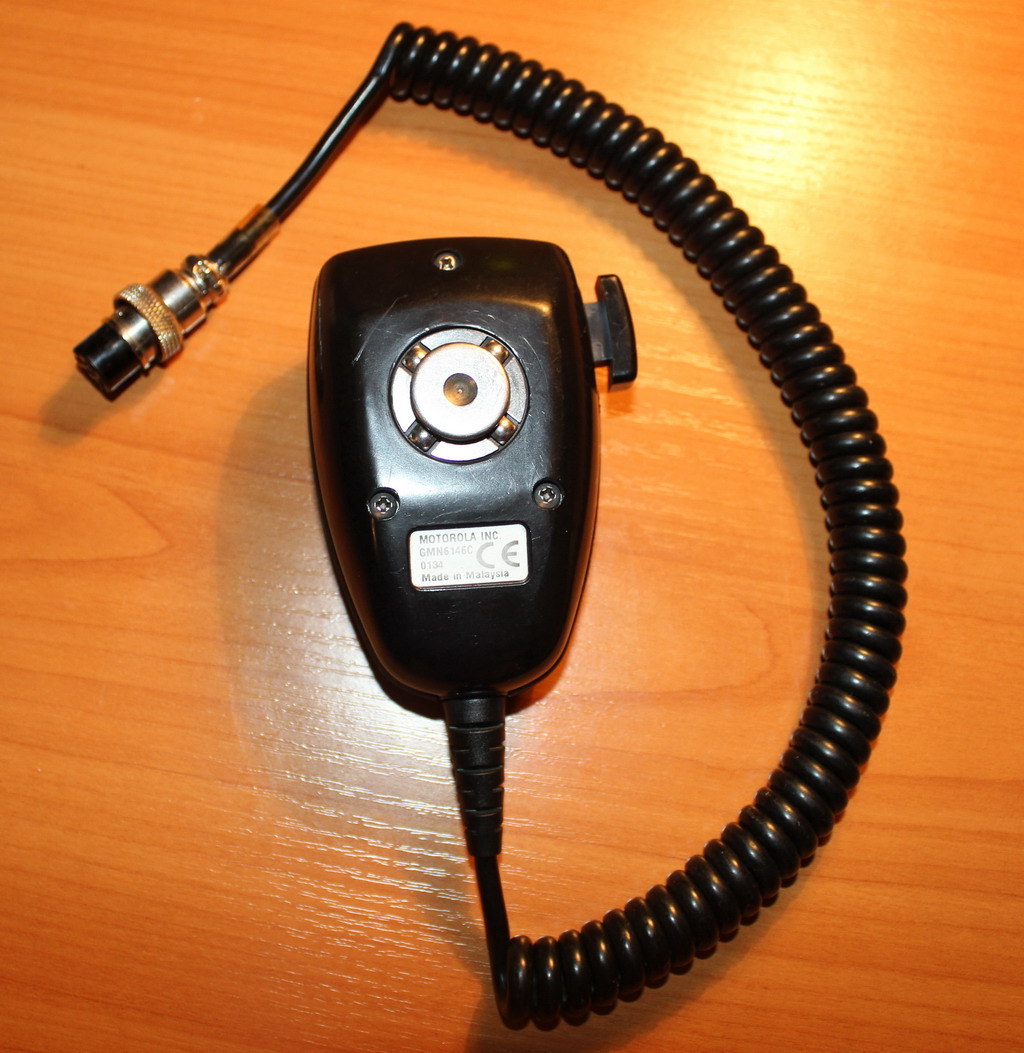

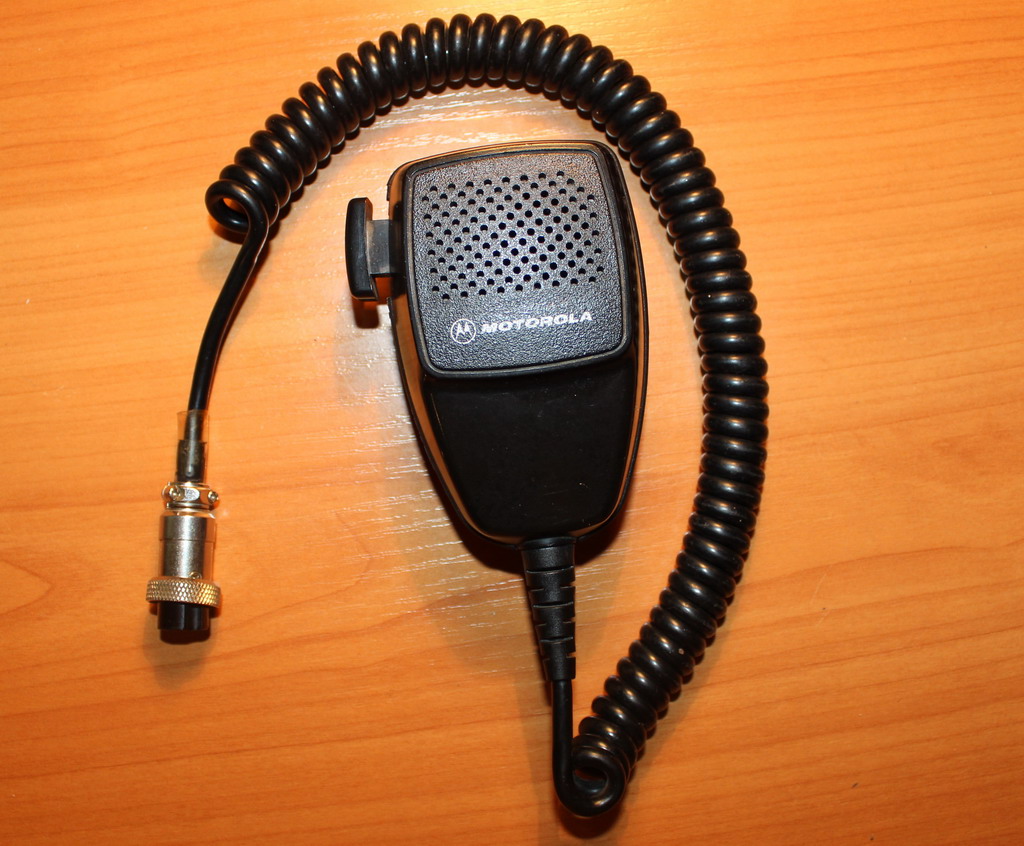

Тангенты от радиостанций Motorola имеют множество положительных отзывов от радиолюбителей. И вправду даже внешне  очень качественно выполненный массивно литой корпус, не может не радовать глаз. Посмотрим как "звучит" это столь приятное на ощупь изделие.  В мои руки попалась тангента модели GMN6146C.

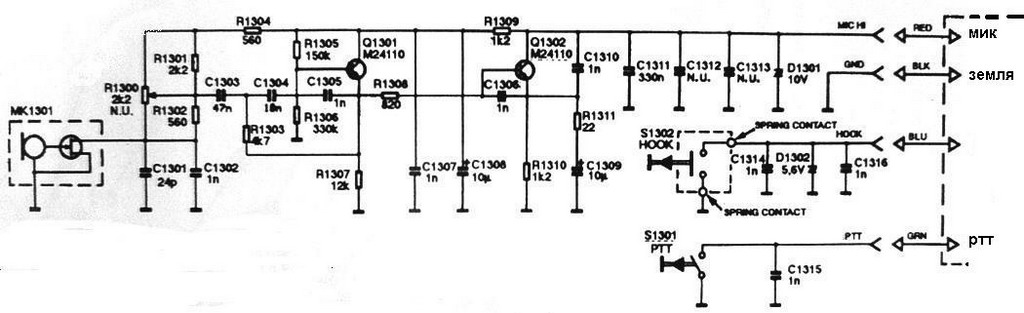

Для подключения тангенты к радиостанции построенной под работу от электретного микрофона, ничего переделывать не придется. Только перепаять микрофонный разъем. Смотрим на рисунок №1 , и видим что:

красный провод - подключаем к микрофону
черный провод - земля (минусовой провод)
зеленый провод - включение передачи, то есть PTT
голубой провод - не используем

Цоколевку разъема своей радиостанции, можно найти в интернете.





Если же ваша радиостанция построена для работы с динамическим микрофоном, то делаем все по рисунку №2.




Здесь понадобиться подать напряжение питания от радиостанции к тангенте. Как раз воспользуемся "свободным" голубым проводом.
На некоторых моделях Си-Би радиостанций уже присутствует напряжение на микрофонном разъеме. Если же конструкцией это не предусмотрено, то придется найти пустой контакт и подать напряжение самостоятельно. Как это сделать, думаю все разберутся.

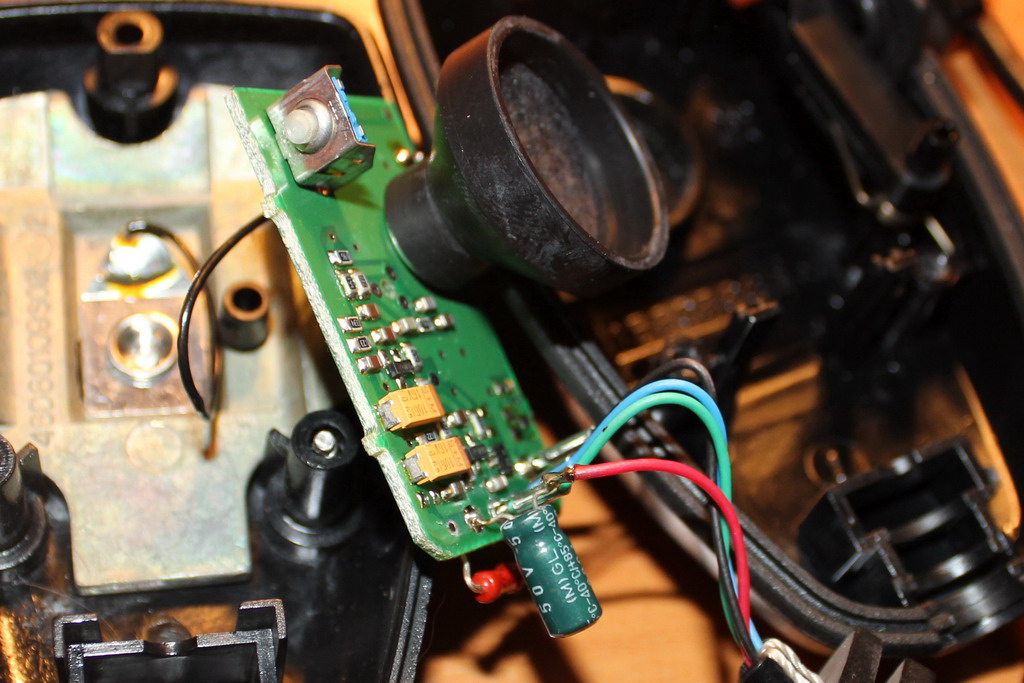

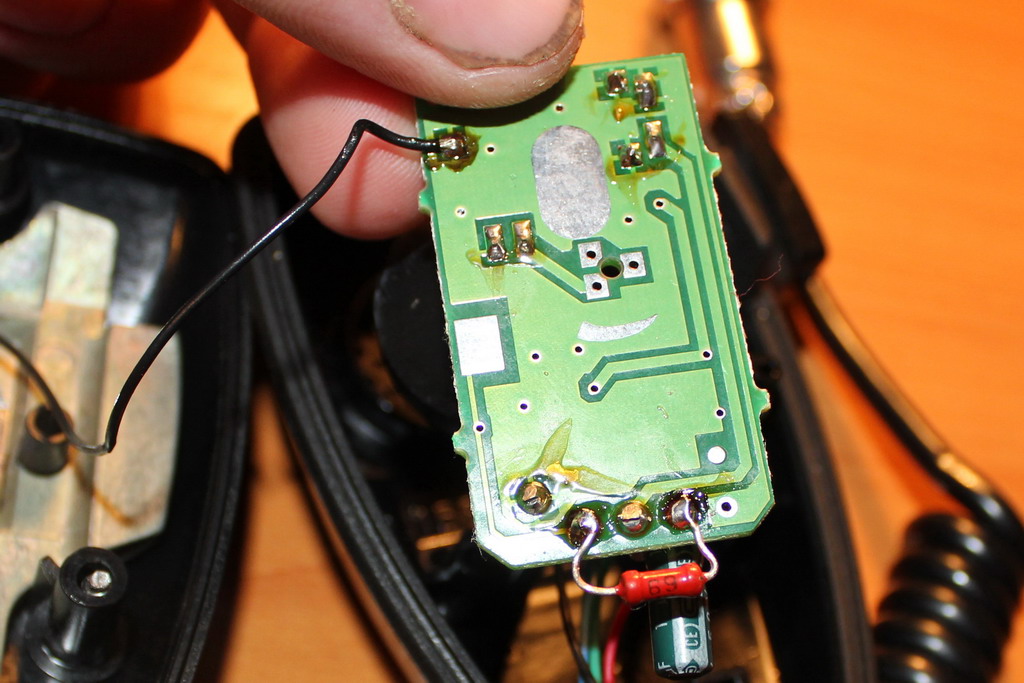

Дополнительные детали обведённые пунктиром на схеме, а именно резистор номиналом 10 ком, конденсатор номиналом 1 мкф, я разместил непосредственно в самой тангенте.  Хотя можно было это все разместить и в самой радиостанции, смотрите сами как каму удобно.





После проверки оказалось что тангента фирмы Motorola отлично "звучит" и имеет огромный запас по громкости. Другие модели тангент этой же фирмы я не пробjвал, но думаю что подключение будет однотипное.

Павел Краморов (RU2DX)
