В более ранней статье я описывал Один из вариантов крепления армейского телескопа. Он благополучно перезимовал, и чтоб не простаивал в пустую зря, я решил поставить на него хоть какую нибудь антенну.
Так как из за семейных дел работать на КВ совсем нет времени, решил поставить антенну на гражданский диапазон 27 МГц. Благо Анатолий "530" мне подарил заводской вертикал 1/2 L и покупать нечего не пришлось.
Я решил немного нарастить телескоп, вставив трех метровою "32" водопроводную трубу в верхнее колено. В таком составе высота мачты получиться 16 метров. Верхний ярус оттяжек крепим непосредственно за "новое" верхнее колено.

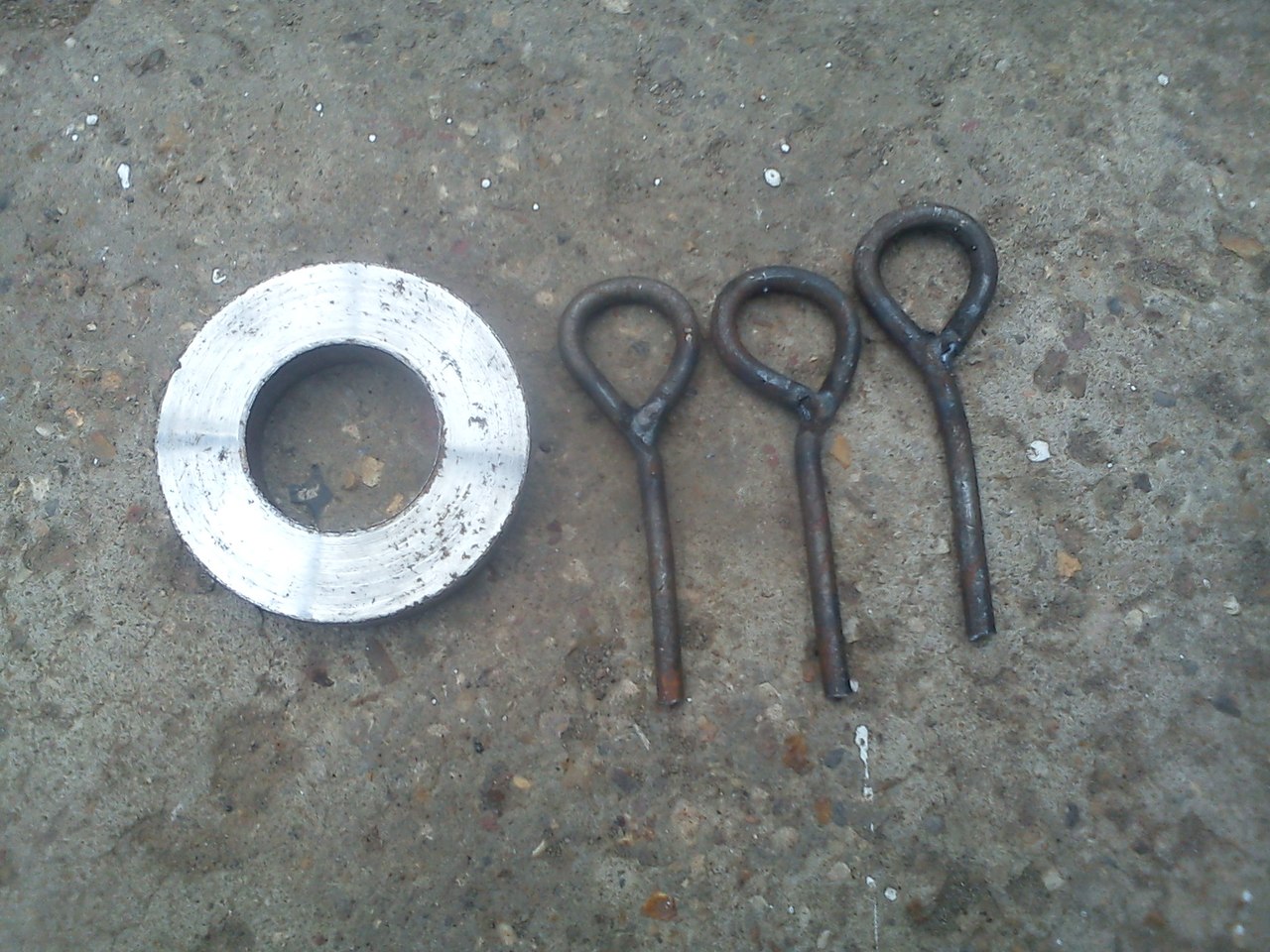

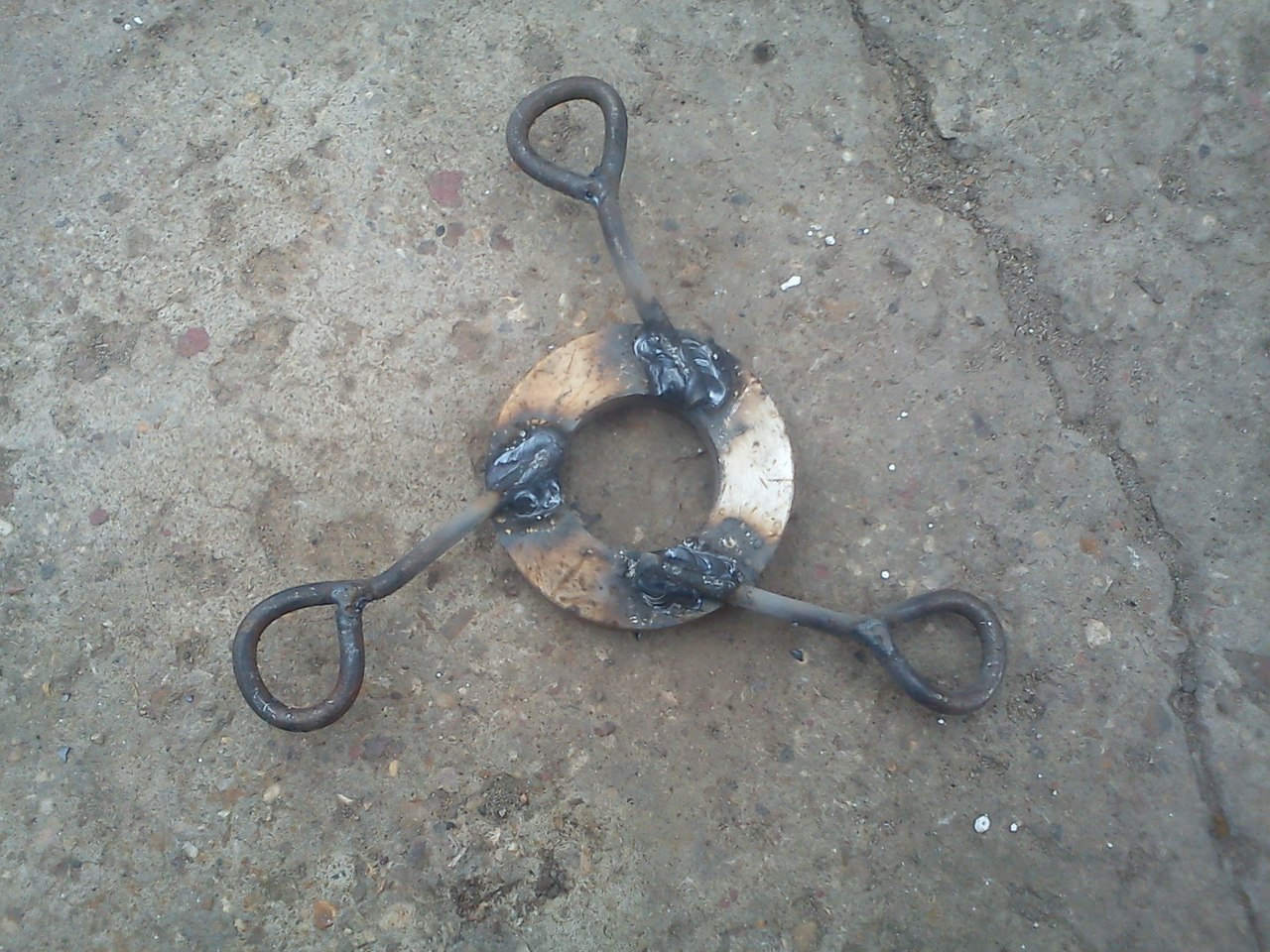

Для этого я подобрал большую "шайбу" с внутреннем отверстием под диаметр 32-трубы. К ней привариваем ушки для оттяжек.
Так как из за семейных дел работать на КВ совсем нет времени, решил поставить антенну на гражданский диапазон 27 МГц. Благо Анатолий "530" мне подарил заводской вертикал 1/2 L и покупать нечего не пришлось.
Я решил немного нарастить телескоп, вставив трех метровою "32" водопроводную трубу в верхнее колено. В таком составе высота мачты получиться 16 метров. Верхний ярус оттяжек крепим непосредственно за "новое" верхнее колено.
Для этого я подобрал большую "шайбу" с внутреннем отверстием под диаметр 32-трубы. К ней привариваем ушки для оттяжек.

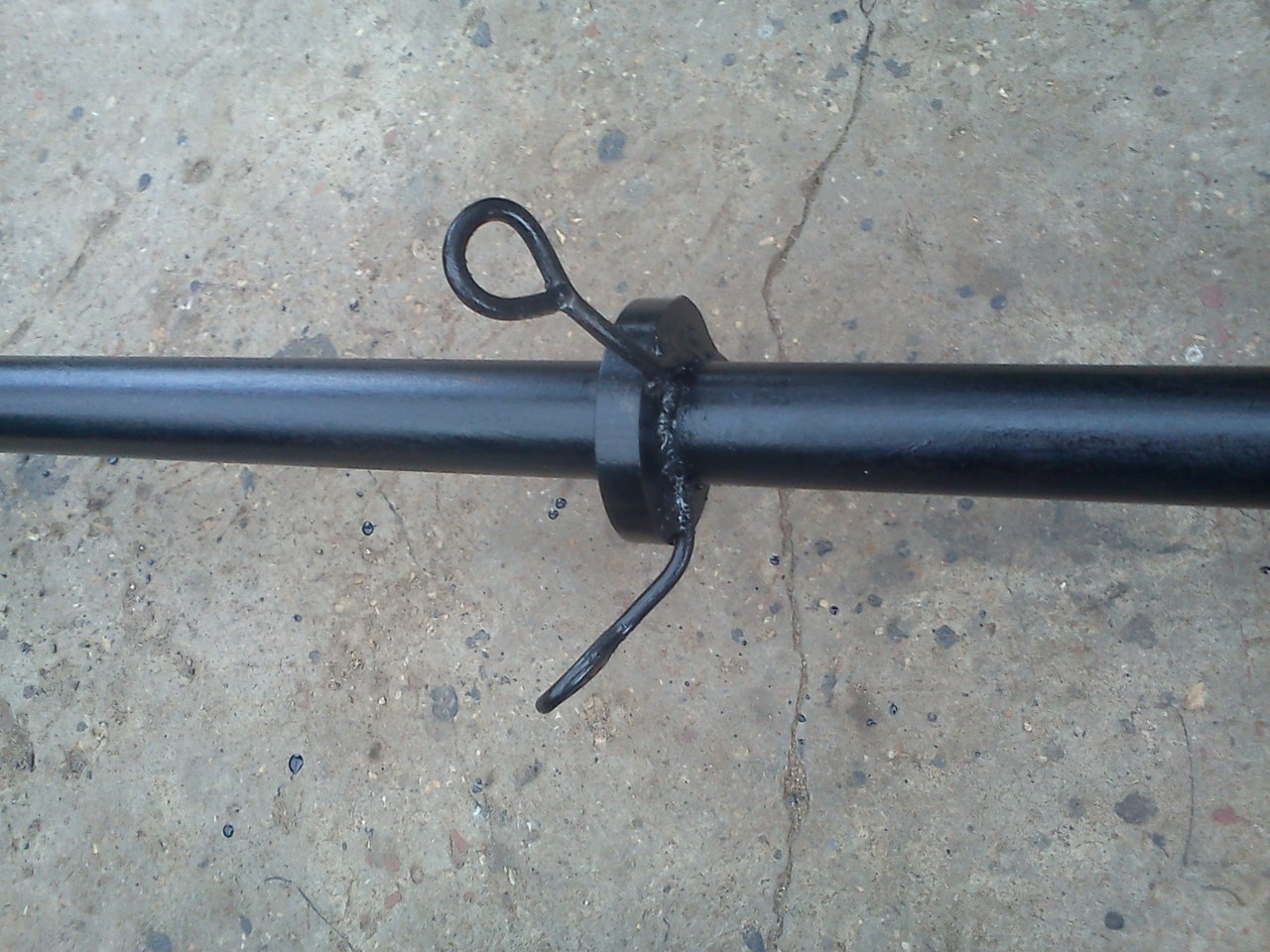

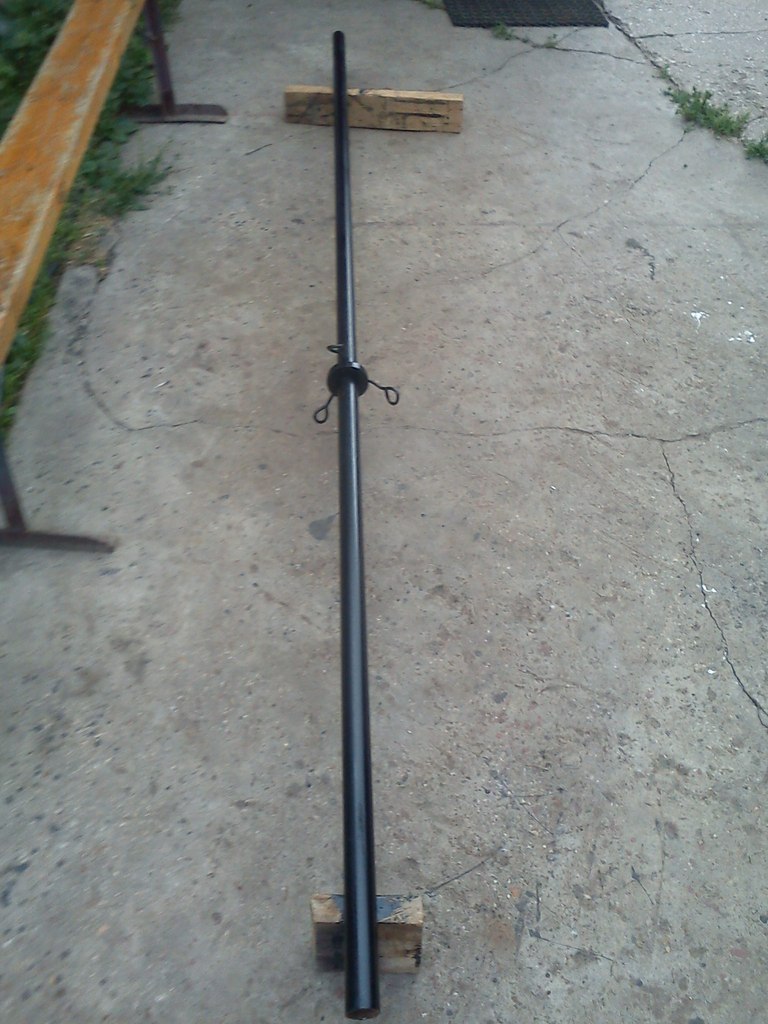

Шайбу крепим на расстоянии 1,2 метра от основания трубы. Одновременно шайба под оттяжки будет служит стопором, и не даст всей трубе провалиться внутрь верхнего калена телескопа.

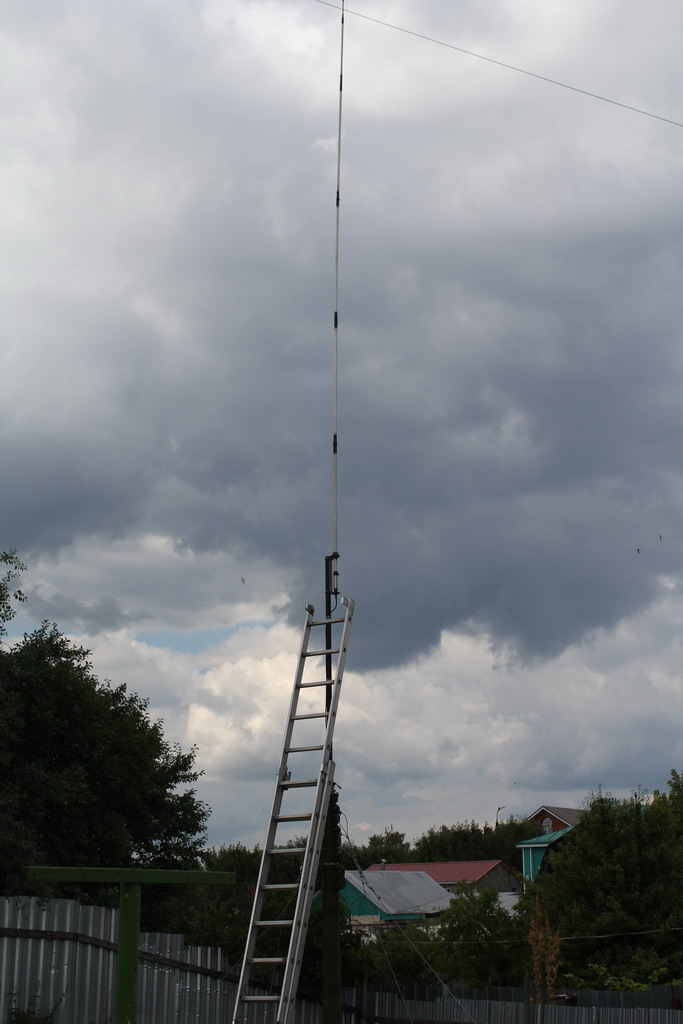

Просто вставляем нашу 32-трубу в верхнее калено телескопа, и крепим на нее вертикал.
Осталась самая трудоемкая работа, разбить трос оттяжек орешковыми изоляторами. Одновременно с этой трудоемкой работой подпаиваем разъем на кабель RG-8X.
После подъема антенны крепим троса через талрепы на заранее подготовленные "крюки".

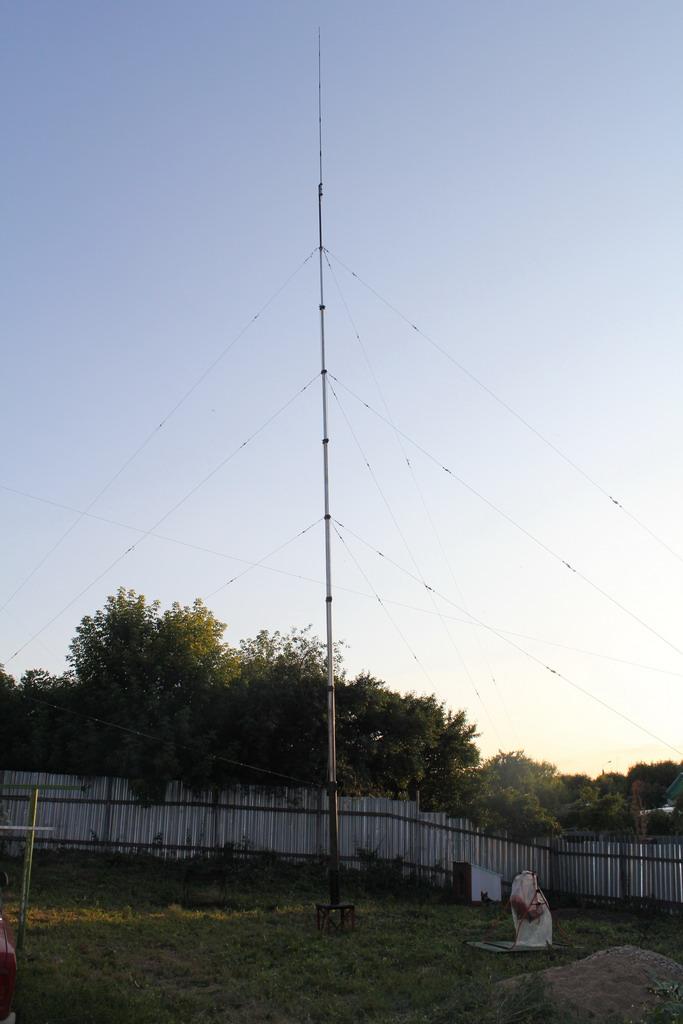

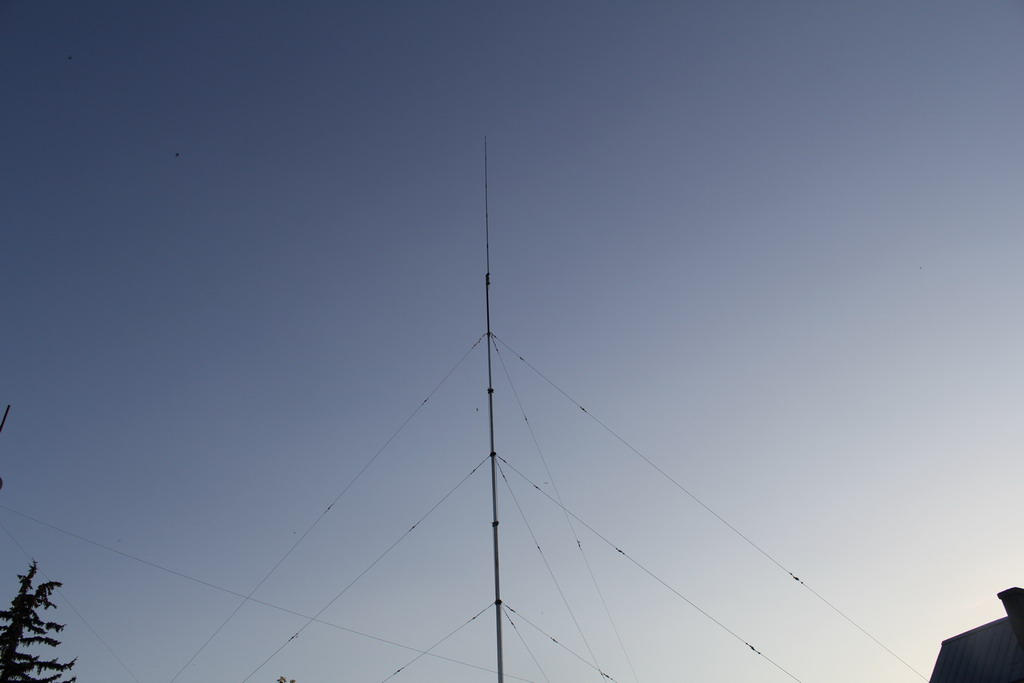

Антенна установлена! Остается отрегулировать талрепами натяжение тросов.
Краморов Павел (RU2DX)
