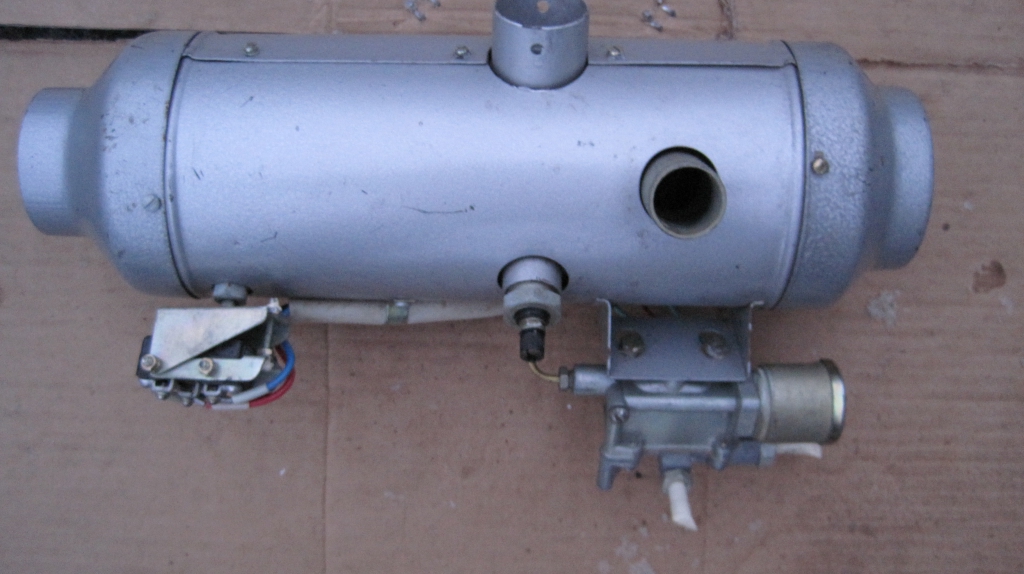

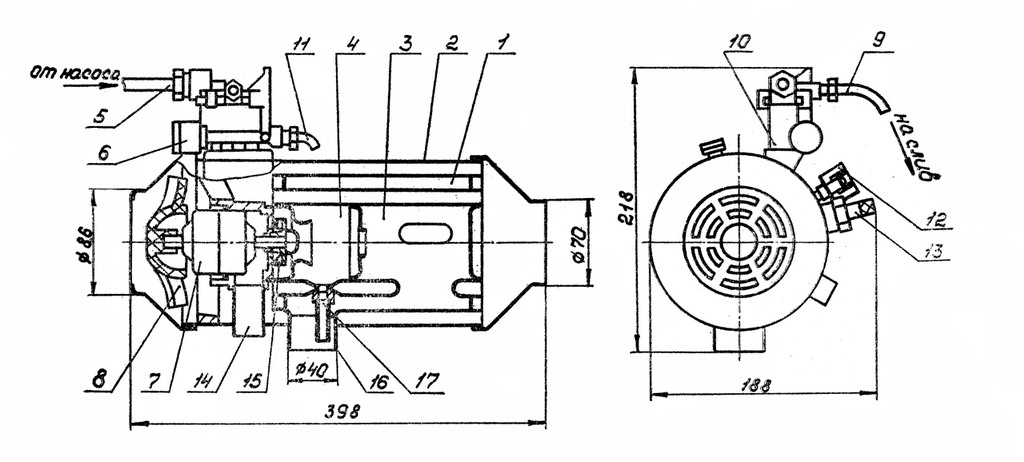

1 - теплообменник; 2 - кожух; 3 - камера догорания; 4 - камера сгорания; 5 - подводящий бензопровод; 6 - электромагнитный клапан; 7 - электродвигатель; 8 - вентилятор; 9 - сливной бензопровод; 10 - регулятор подачи бензина; 11 - питательный бензопровод; 12 - температурный переключатель; 13 - свеча накаливания; 14 - всасывающий патрубок; 15 - нагнетатель воздуха; 16 - выхлопной патрубок; 17 - дренажная трубка.
Для запуска отопителя следует собрать ниже приведенную схему.

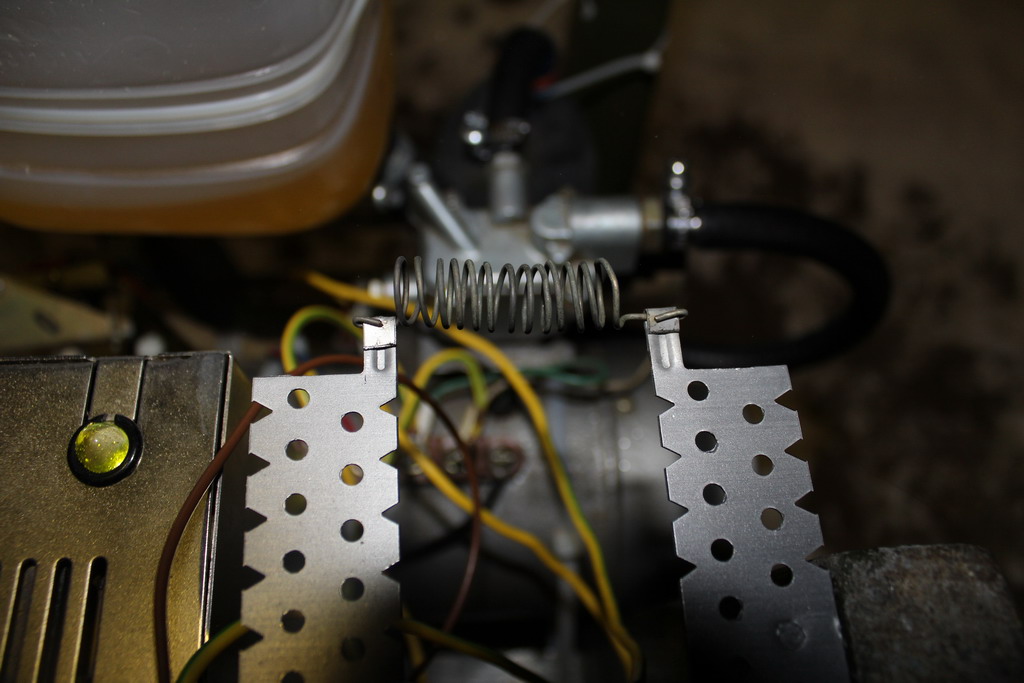

Внимание!!! Не используйте отопитель без контрольной спирали. Если таковой не имеется, её можно изготовить самому из нихромовай проволоки диаметром 1 мм. Количество витков подбирается таким образом, чтобы на свечи накаливания было напряжение 4 вольта.
Для запуска отопителя следует собрать ниже приведенную схему.
Внимание!!! Не используйте отопитель без контрольной спирали. Если таковой не имеется, её можно изготовить самому из нихромовай проволоки диаметром 1 мм. Количество витков подбирается таким образом, чтобы на свечи накаливания было напряжение 4 вольта.

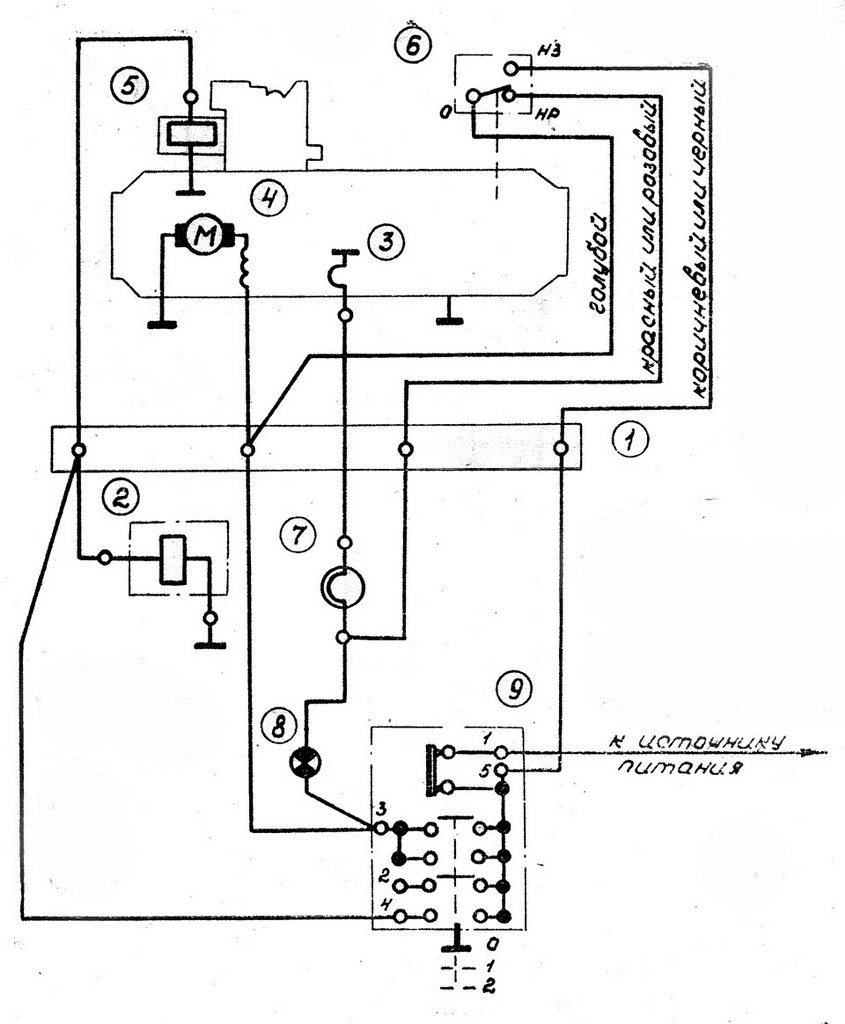

1 - панель 4-клеммовая; 2 - бензонасос БН200-А2; 3 - свеча накаливания СР65А1; 4 - электродвигатель МЭ201; 5-катушка клапана; 6 - температурный переключатель; 7 - спираль контрольная; 8 - контрольная лампа ПД20Д; 9 - переключатель П300.

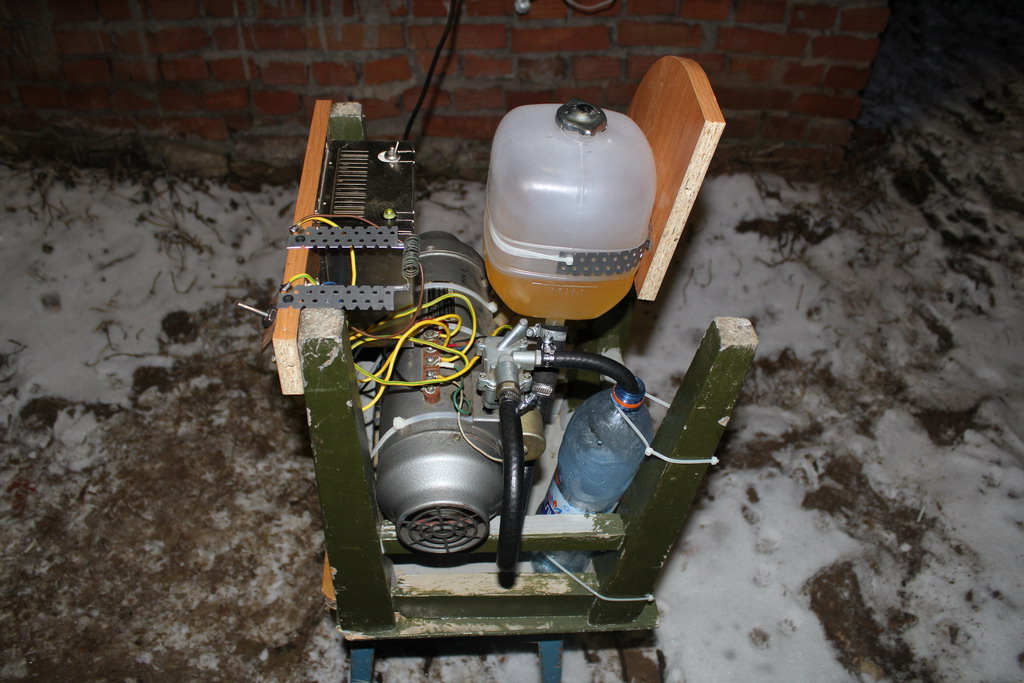

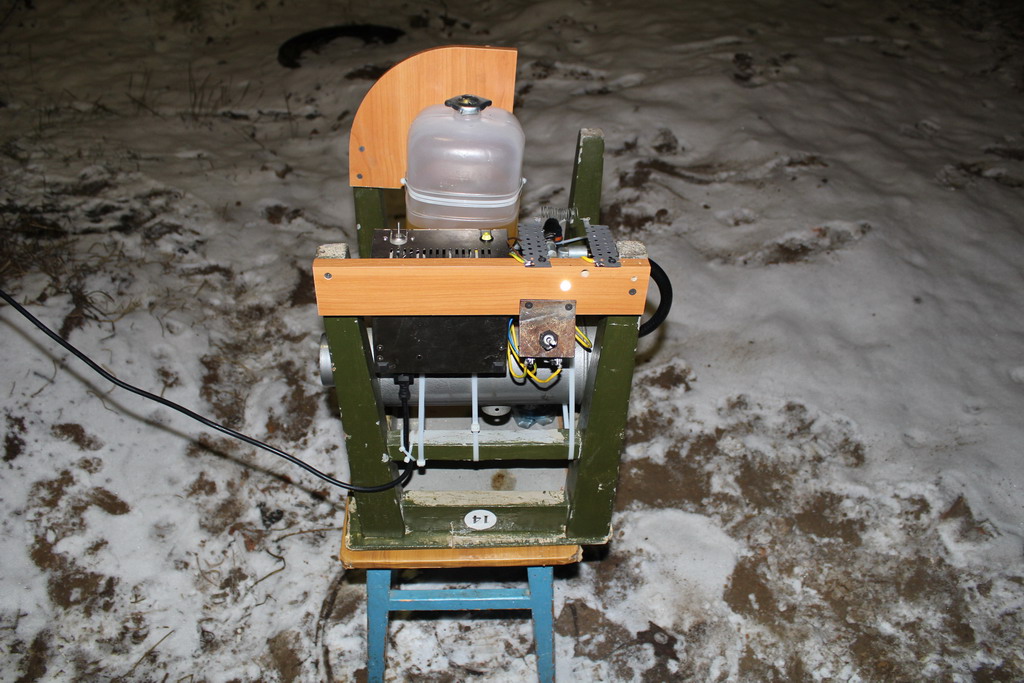

Для проверки отопителя, я из подручных материалов собрал стенд.
Запуск отопителя производиться следующим способом:
1. Включается первое положение переключателя. Смотрим на контрольную спираль и ждем пока она полностью накалится.
2. После полного накала контрольной спирали, включаем второе положение переключателя. Через примерно 5-10 секунд начнется процесс горения.
Для остановки отопителя следует перевести переключатель в нулевое положение.
Для большей наглядности работы отопителя посмотрите видео, размещенное ниже.
Во время использования данного отопителя, не пренебрегайте техникой безопасности при работе с легко воспламеняющимися жидкостями.
RU2DX Павел Краморов
