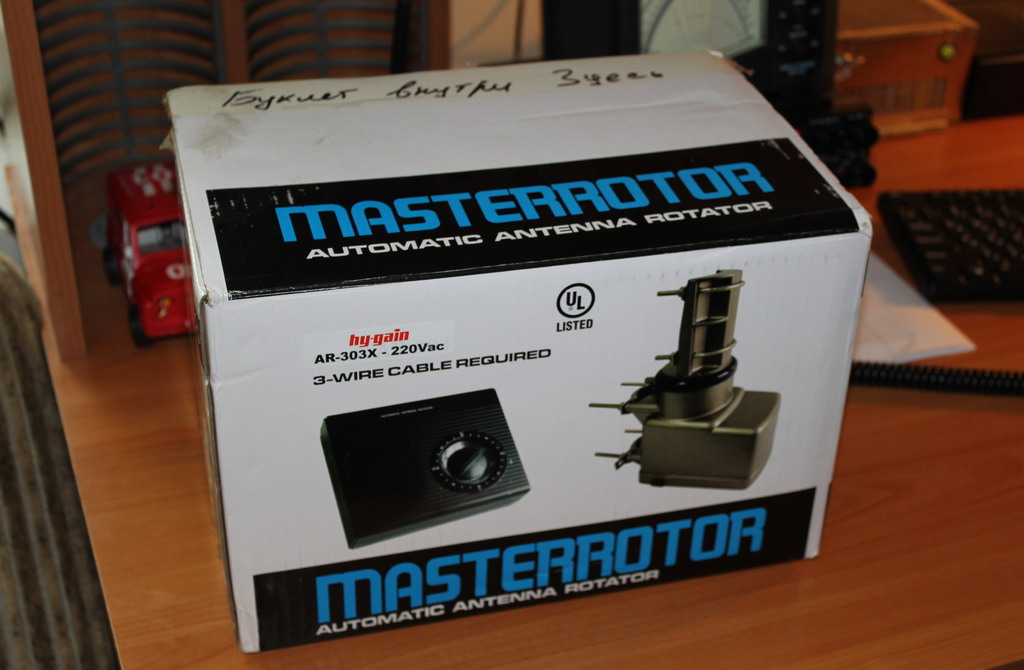

Решил я поставить простенькую направленную антенну. Задумавшись насчет поворотного устройства. Так как антенна более менее легкая, выбор пал на поворотное устройство Hy-Gain AR-303X

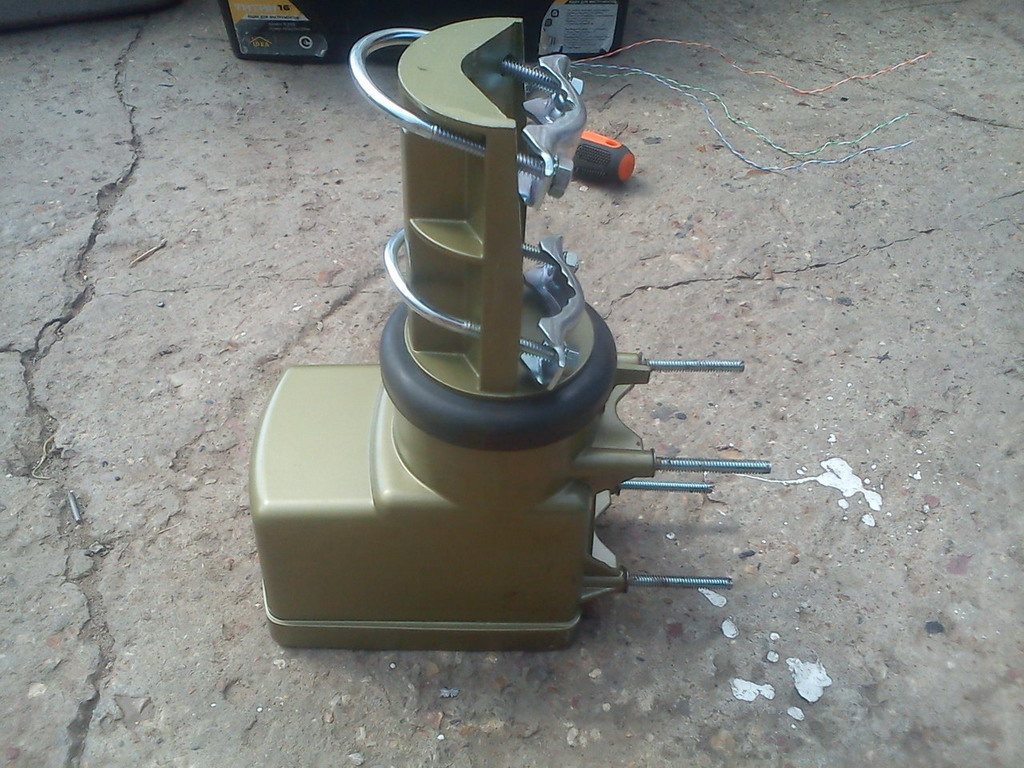

На момент выбора я еще не был знаком с этим поворотным устройством. Когда приобрел данное устройство, то расстроился. Устройство оказалось очень хлипкое, и неточное плане отслеживания поворота антенны. Проще говоря игрушка только для легких УКВ антенн.
Так так деньги уже потрачены и "чудо" агрегат некуда не вернуть, решил немного поэксплуатировать его, но перед этим значительно усилить конструкцию.

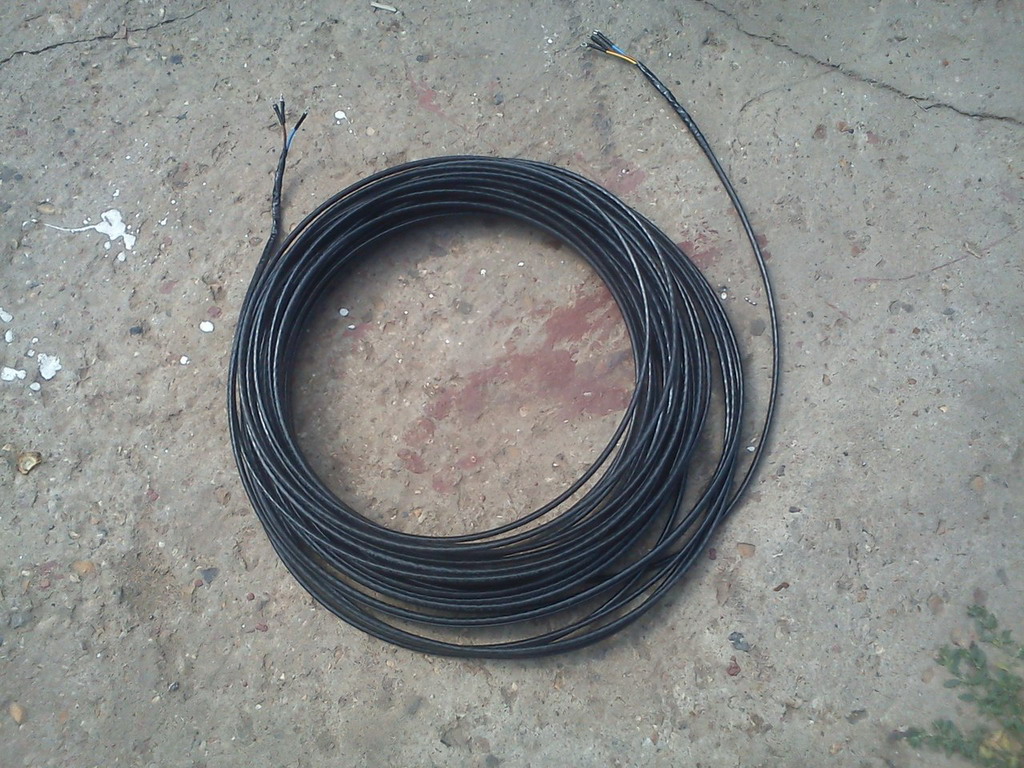

В качестве провода питания, решил использовать уличную витую пару, запараллелив жилы.

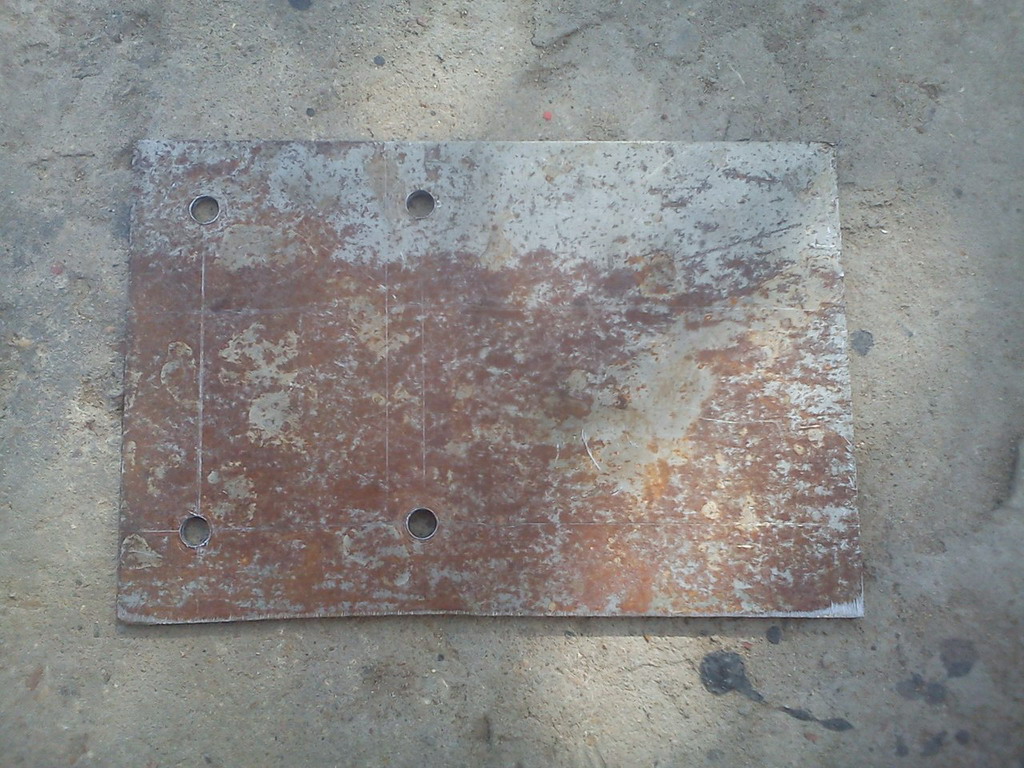

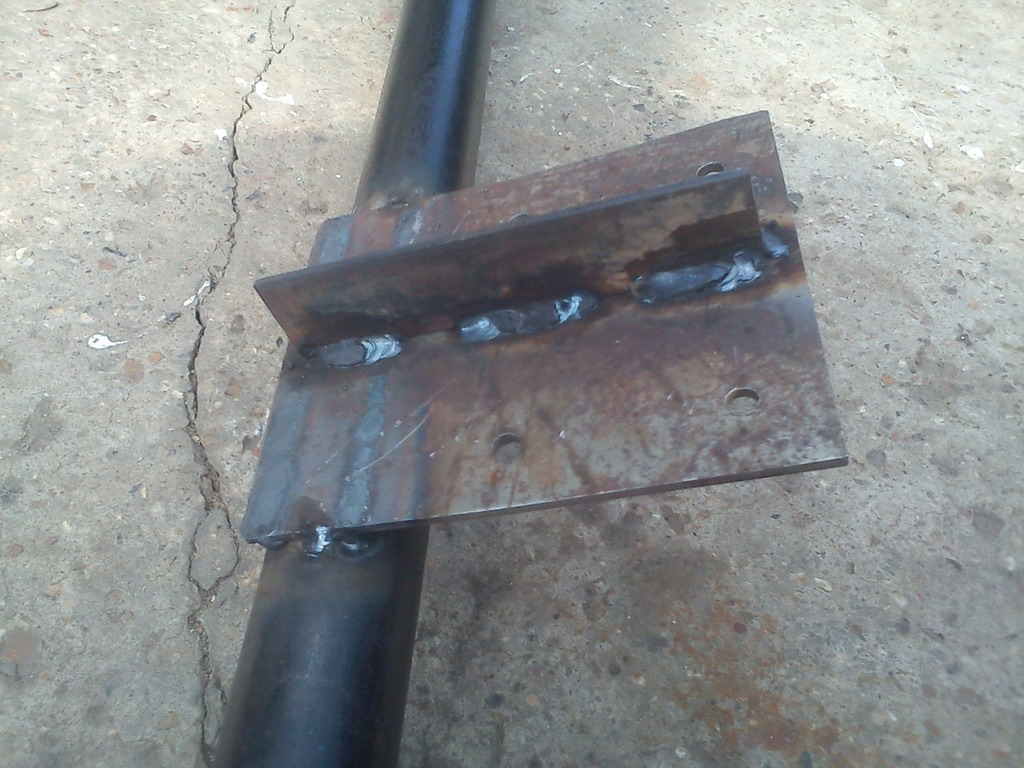

Крепить поворотное устройство я решил сбоку, и не на родные крепления, а с помощью отдельной пластины. Так будет надежнее. В качестве несущей трубы используем 32-трубу, внешним диаметром 42 мм. К ней привариваем пластину с ребром жесткости.

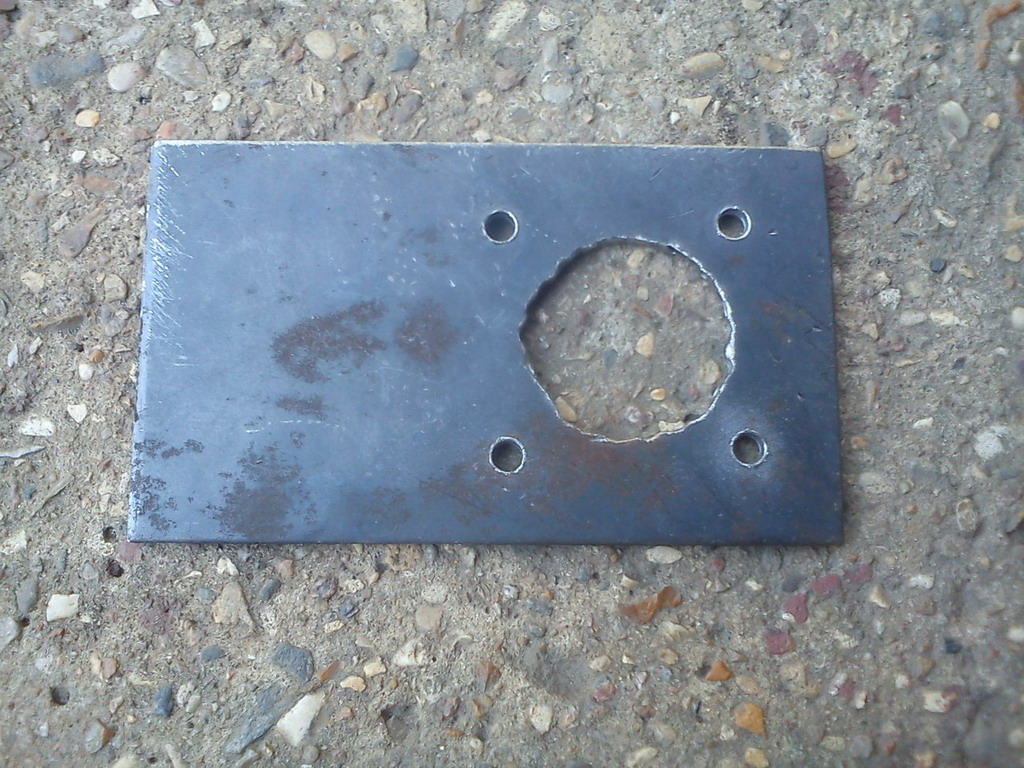

Крепить опорный подшипник описанный в статье: Самодельный опорный подшипник для поворотной антенны тоже будем с помощью металлической пластины, но уже большей толщины. В пластине прорезаем отверстие под крепление опорного подшипника с 32-трубой для крепления траверсы антенны.





Привариваем крепеж опорного подшипника на вверх основания трубы к которой крепиться поворотное устройство.

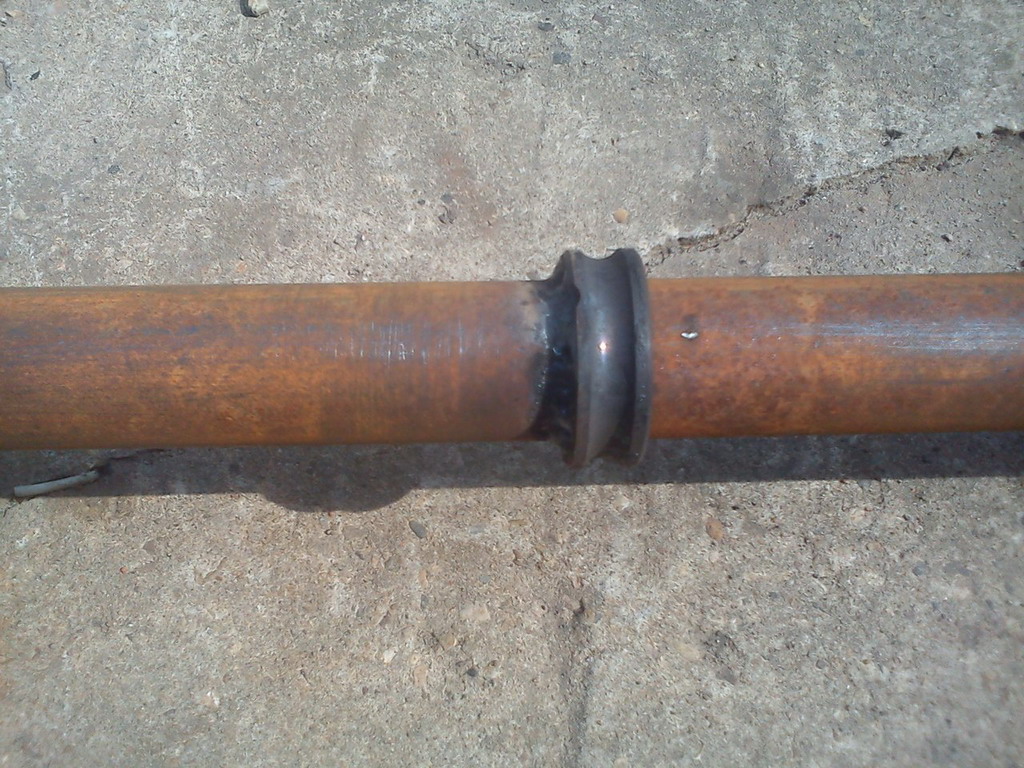

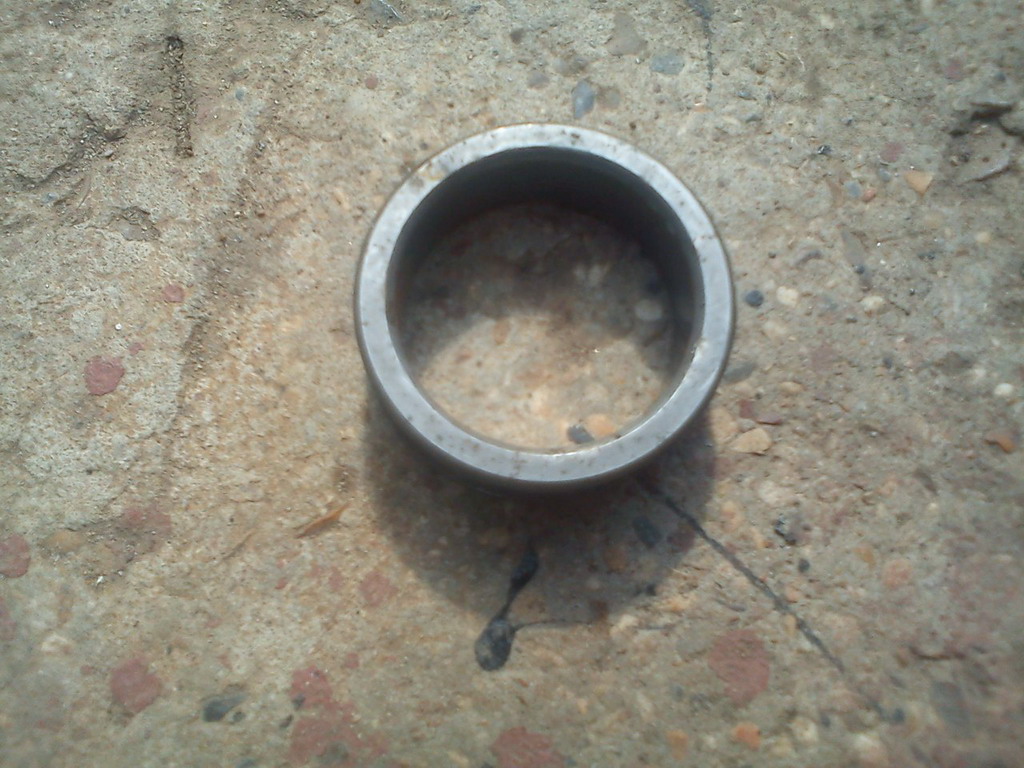

Для того чтобы труба с антенной упиралась на опорный подшипник, на нее навариваем кольцо.

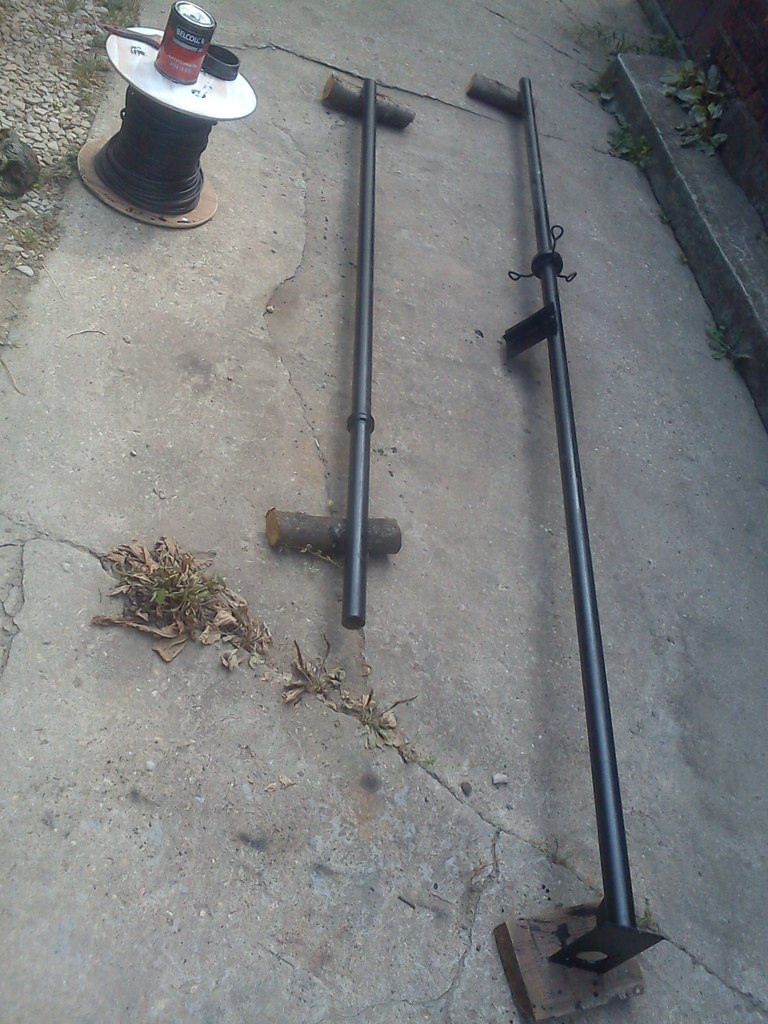

Теперь все красим, и будем собирать в одно целое.

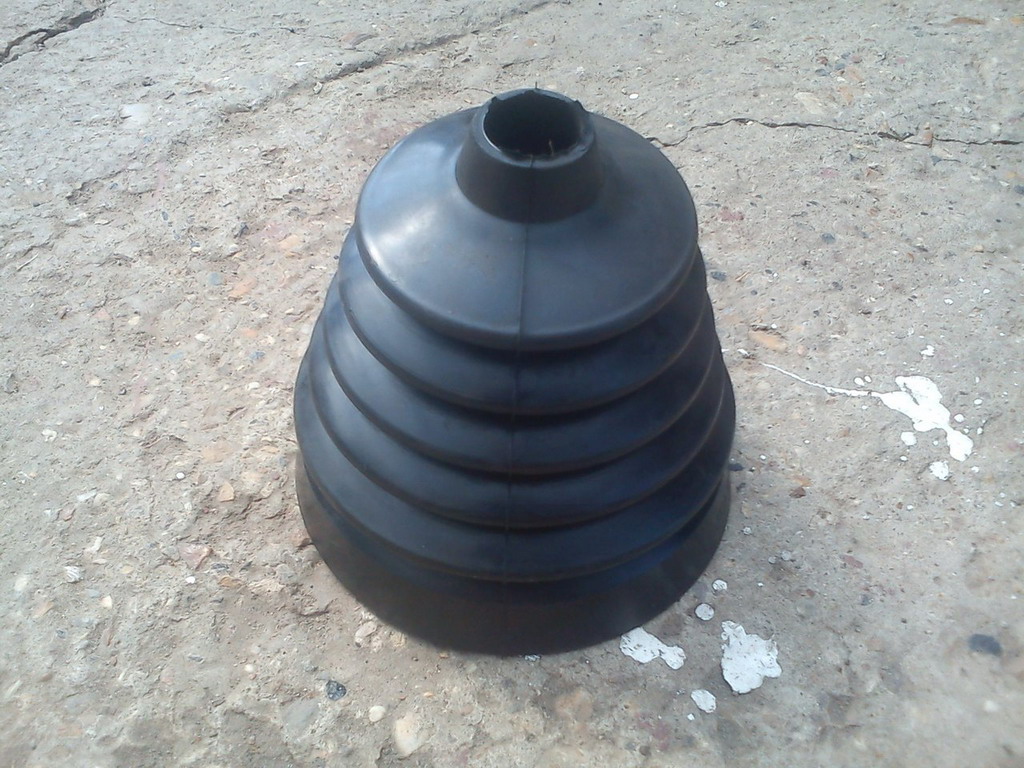

Для того чтобы в опорный подшипник не попадала вода, закроем его резиновым пыльником, от ручки КПП автомобиля "Газель".

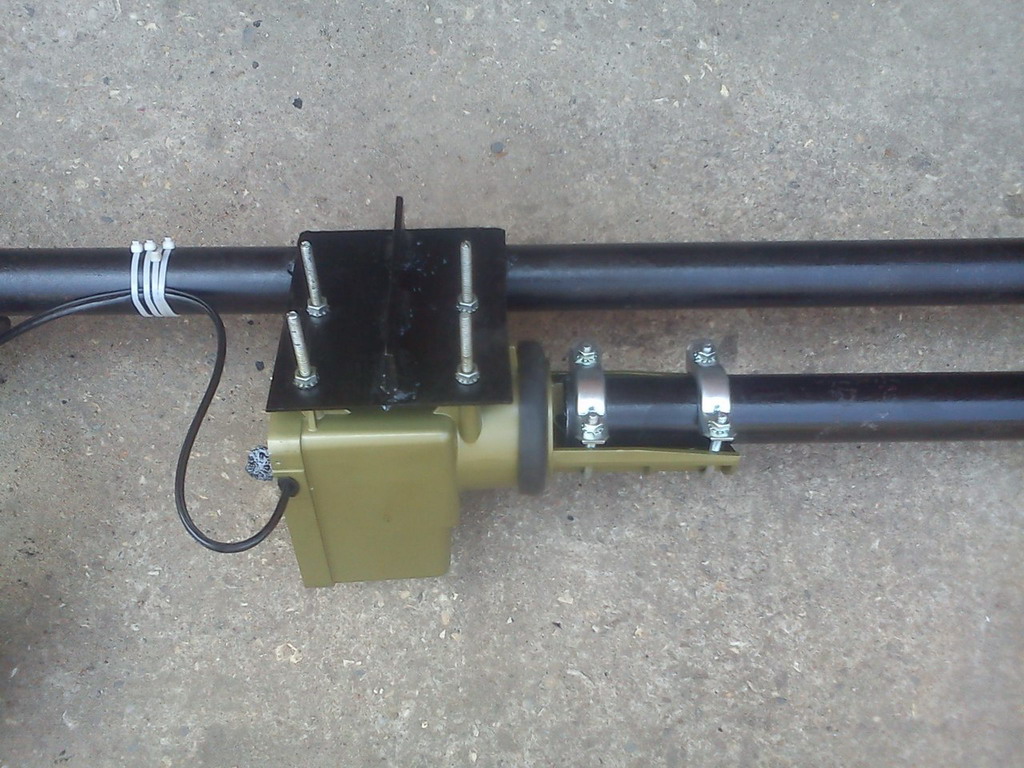

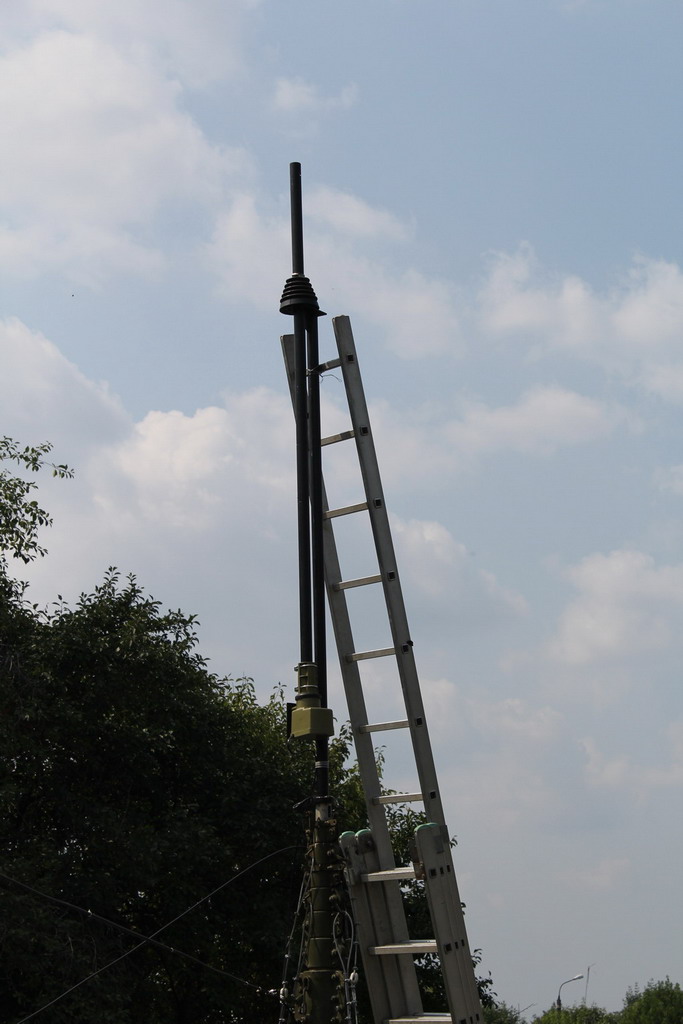

В самою последнею очередь закрепляем поворотное устройство.





Павел Краморов RU2DX
