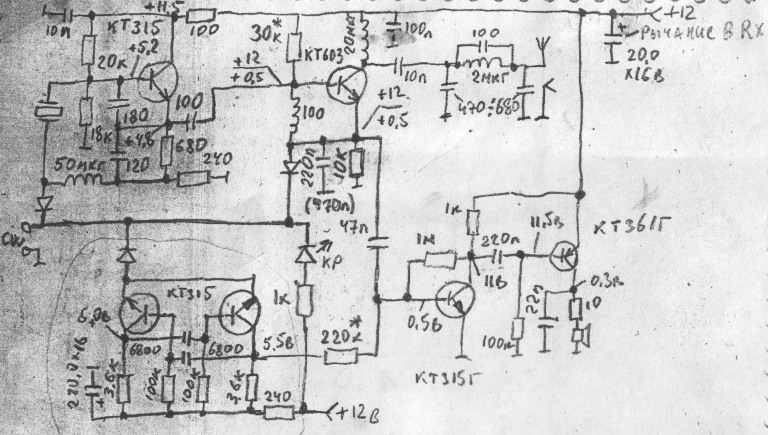

Как то при посещение радиокружка при Станции Юных Техников города Серпухова, мое внимание привлекло занятие, тема которого была сконструировать свой первый передатчик с приемником. Детишки под руководством опытного преподавателя  Монастырного  В.В  RD3DS  занимались конструированием давно популярной схемой микро трансивера «Микро-80».  Правда схема была доработана и улучшена самим преподавателем.  Добавлен генератор самопрослушивания и немного переделан УНЧ, а также трансивер уже рассчитан на подключение 50 Ом-ной антенны, и для удобства работы в CW имеет сдвиг частоты при передаче.

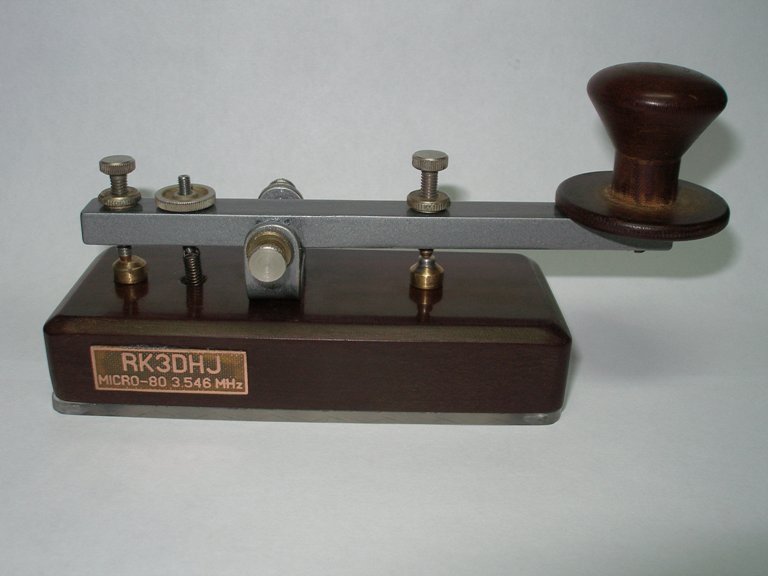

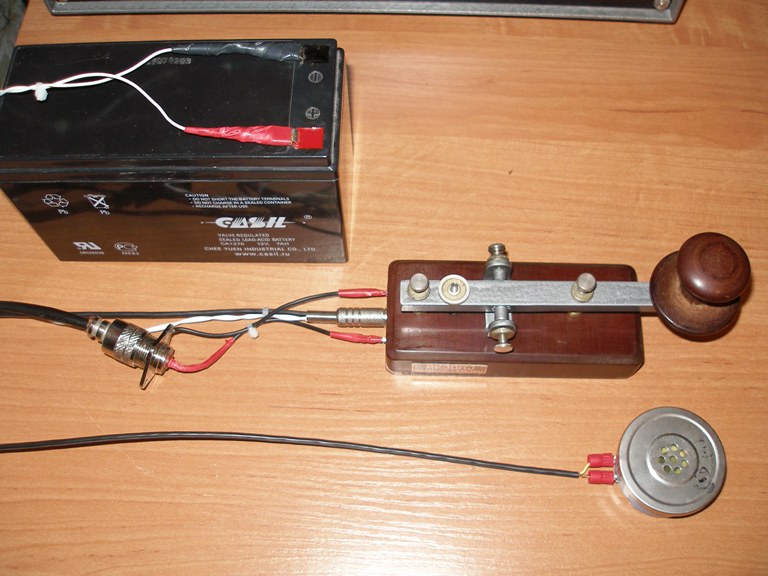

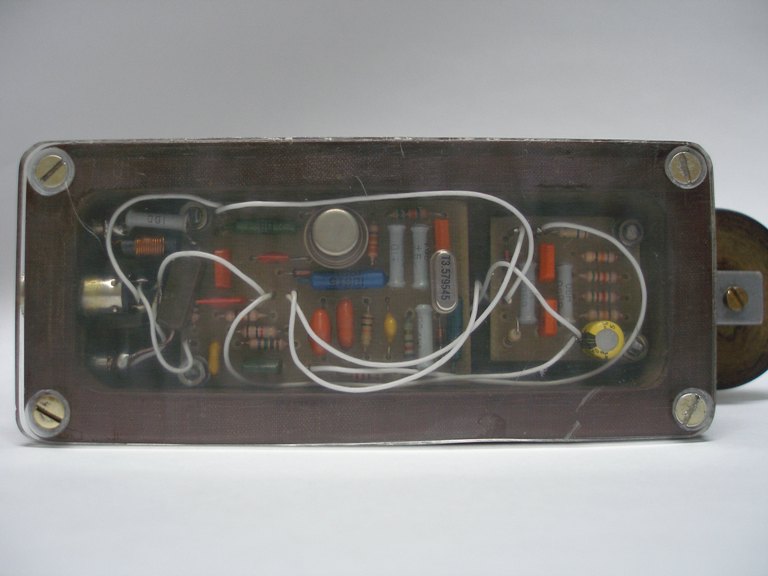

Решил и я вспомнить юность и тоже собрать себе такой «трансивер игрушку». Вот смотрите что получилось.  Для придания трансивера оригинального вида всю схему я разместил в корпус от самодельного телеграфного ручного ключа.  На задней панели имеются, гнезда под питание 12 вольт, а также наушники, антенну и заземление.  Трансивер работает на одной частоте, которая выбирается кварцем.  В данном исполнение это 3,579 Мгц.  Данный трансивер был испытан в «эфире»  мною совместно с Михаилом R2DU.












Краморов Павел RU2DX
